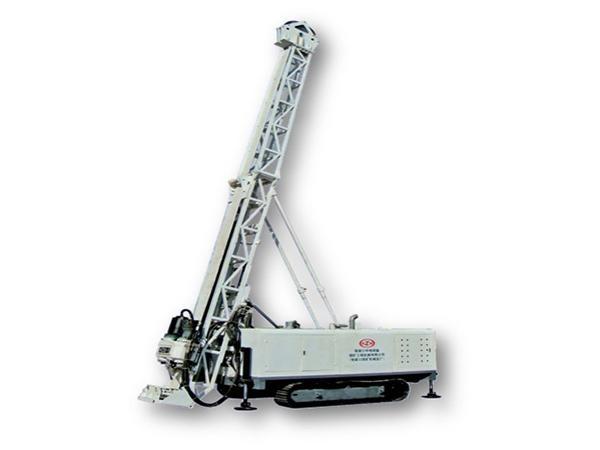

Foreuse carotteuse filaire, Type HCDU-5
La foreuse carotteuse filaire de type HCDU-5 est un équipement de forage et carottage au diamant indépendamment développé par notre société. Cette machine pour géologie est principalement appliquée dans le forage et carottage de trous de moyenne profondeur.
Paramètres| Paramètres de base | Profondeur du forage | BC(55.6mm)1800(m) NC(69.9mm)1500(m) HC(88.9mm)1000(m) |
| Modèle du moteur diesel | Cummins 6BTA5.9-C180 5.9L/6 cylindres trubo chargé refroidi par eau | |
| Puissance / Vitesse de rotation nominale | 132kw/2200 tr/min | |
| Bloc moteur | 1 ère vitesse (Vitesse de rotation / Couple) | 0-388 tr/min /3600-1800Nm |
| 2 ème vitesse (Vitesse de rotation / Couple) | 0-1240 tr/min /1100-550Nm | |
| Diamètre de broche principale | φ95mm | |
| Méthode d'ajustement de la vitesse | Moteur à vitesse variable et transmission finale par engrenages pour ajustement de la vitesse | |
| Mandrin hydraulique | Structure | Serrage à ressort, ouverture hydraulique |
| Force de serrage | 200kN | |
| Nombre de cales | 5 (détachable) | |
| Système d'alimentation | Course de la broche | 3300mm |
| Force d'alimentation | 45kN | |
| Force de traction | 125kN | |
| Angle d'oscillation du mât | 90-45 degré | |
| Hauteur du support de la tige de forage | 3m×2 | |
| Système hydraulique | Débit de la pompe principale / Pression | 156L/min 28Mpa |
| Treuil principal | Engrenage bas, Engrenage haut | |
| Force de traction d'un câble | 83kN 128kN | |
| Vitesse de levage | 53m/min 34m/min | |
| Portée du câble | 45m (câble en acier φ24mm) | |
| Vitesse 1 ère couche du câble | 110m/min | |
| Vitesse couche externe du câble | 443m/min | |
| Portée du câble | 1800m (câble en acier φ5mm) | |
| Chenilles | Vitesse 2-4km/h Pente admissible 0 degré -20 degré | |
| Dispositif de nivellement | 4 stabilisateurs hydrauliques | |
| Pompe à boue | Pompe à boue haute pression BW160/10 | |
| Poids total de la machine | 9t | |
| Dimensions externes (L×l×H) | 4100×2200×10360mm | |
| Dimensions de la machine pendant le transport (L×l×H) | 5400×2200×2300mm |
- Treuil principal à grande capacité de levage, grande force de levage pour le câble 8, 3 tonnes, force de levage maximale 12 tonnes.
- Cylindre d'alimentation offrant une grande force de traction, ajustement de la vitesse et contrôle de pression pour le système d'alimentation, force de traction maximale pour système d'alimentation 12, 5 tonnes.
- Grande plage pour l'ajustement de la vitesse de rotation, contrôle de vitesse mécanique et hydraulique, vitesse maximale atteignant 1240rpm.
- La disposition raisonnable de l'ensemble et du mât tout au long de l'axe de forage permet d'améliorer la stabilité du produit.
- Longue course pour la broche, assurant un forage de haute efficacité et réduisant les accidents lors de l'exploitation.
- La foreuse carotteuse filaire adopte une conception modulaire à changement facile selon les besoins du client.
